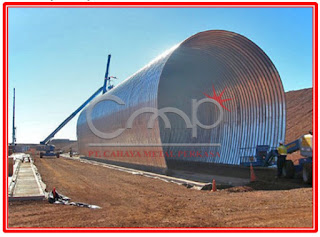

MULTI PLATE TYPE HORSESHOE ARCH



Spesifikasi MULTI PLATE TYPE HORSESHOE ARCH

TYPE MULTI PLATE HORSESHOE ARCH

Tipe Multi Plate Horseshoe Arch (MPHA) adalah type lembaran plat baja galvanis yang telah melalui proses korugasi (corrugation), pelubangan (punch) dan pelengkungan (curving) dan dirakit menggunakan connecting bolt high tensile grade 8.8 untuk disesuaikan dengan bentuk dan ukuran yang dibutuhkan.

Type Multi Plate Horseshoe Arch (MPHA) berbentuk seperti sepatu kuda, dan dalam aplikasinya harus dikombinasikan dengan pondasi beton dan cocok untuk kondisi sungai dimana sungai tidak terlalu lebar namun curam.



1.Aplikasi dari Type Multi Plate Horseshoe Arch :

  • Crossing jalan
  • Tutup Conveyor
  • Jembatan Bentang Besar

2.Spesifikasi Produk Type Multi Plate Horseshoe Arch :

  • Dimensi :
  • Span                       : 2336 – 8500 mm
  • Rise                         : 1859 – 8285 mm
  • Sheet Thickness : 7.0 mm
  • Standard Plate :  Length 2400 mm
  • Minimal Back Fill : 1/6 x Span atau minimal 80 cm dipadatkan 15 cm layer per layer (AS 2041-2042:1984)

3.Section Properties :



4.Tabel Dimensi Type Multi Plate Horseshoe Arch (Approximate Weight) :



5.Contoh aplikasi produk Multi Plate Horseshoe Arches

aramco



6.Contoh model Packing Multi Plate Horseshoe Arches



7.Standard Layout Design



Untuk keterangan lebih lanjut, silahkan download PDF ini :
